VTP(VLAN Trunking Protocol)

VTP란?

VTP는 VLAN 정보만 전달하는 것이지, 포트의 설정까지는 전달하지 않음

VTP가 설정되어 VLAN 정보를 받은 스위치 포트에 VLAN 설정을 해야 VLAN이 올바로 동작함

VTP가 올바로 동작하기 위해서는 VTP의 Domain Name이 동일하여야 함

VTP Domain Name이 동일하더라도 VTP Password가 설정되어 있으면 반드시Password도 동일해야 함

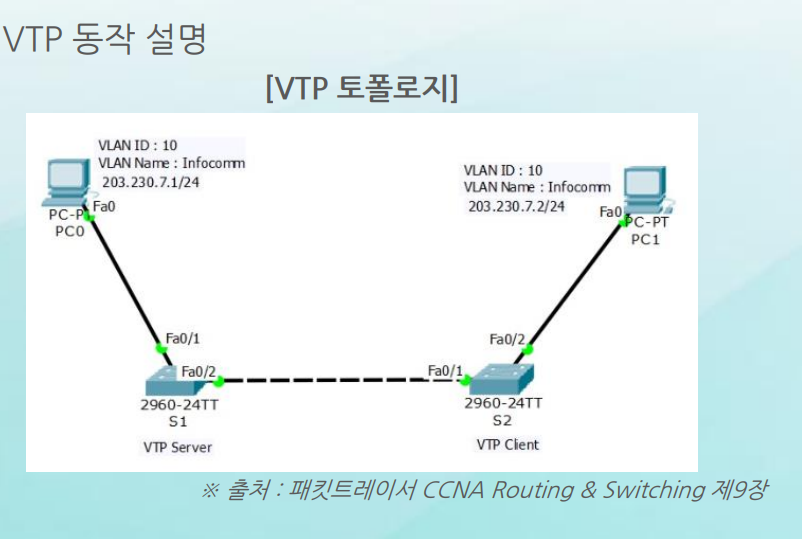

VTP 동작 모드

 Server • 모든 스위치는 기본적으로 서버 모드로 동작하며, VLAN의 생성, 수정, 삭제를 자유롭게 할 수 있는 모드

 Client • 오직 서버로부터 받은 VLAN 정보만을 반영하며, 자신이 직접 VLAN을 생성하거나 수정 및 삭제를 할 수 없음

 Transparent • 독립적으로 동작하는 모드이며, 서버 모드로 부터 받은 VLAN과 관련된 정보를 자신에게 반영하지 않지만, 이웃 스위치에 전달은 함



모든 스위치의 Default VTP 모드는 Server로 설정되어 있음

VTP는 V1, V2, V3 세 가지의 버전이 있지만, V3는 현재 사용할 수 없고, V1 또는 V2를 사용함

VTP는 관리해야 하는 스위치가 많을 경우에 사용하지만 보안에 취약하므로 보안과 관련된 설정에 신중을 기해야 함



VTP Pruning은 필요 없는 브로드캐스트 트래픽이 전달되지 않도록 하는 것

 S2는 VLAN 20번에 해당하는 장치가 없으므로 VLAN 20번이 보내는 브로드캐스트 트래픽을 전달 받을 필요가 없음

 필요하지 않는 트래픽을 트렁크를 통해 받지 않도록 하는 것이 VTP Pruning

 VTP 서버에서 Pruning을 구성하면 모든 스위치에 Pruning 기능이 활성화 됨



VTP는 3가지 동작 모드를 가지며, 스위치가 Server로 동작하면 따로 변경해주지 않아도 됨

VTP의 설정은 아래의 순대로 설정함

 VTP Version 설정

 VTP Mode 설정

 VTP Domain 설정

 VTP 암호 설정 VTP가 올바로 동작하기 위해서는 VTP Mode를 제외한 다른 값이 반드시 일치해야 함 (Transparent Mode 제외)
